SMC单杆双作用小型气缸CQS系列及配开关D-M9的工作原理

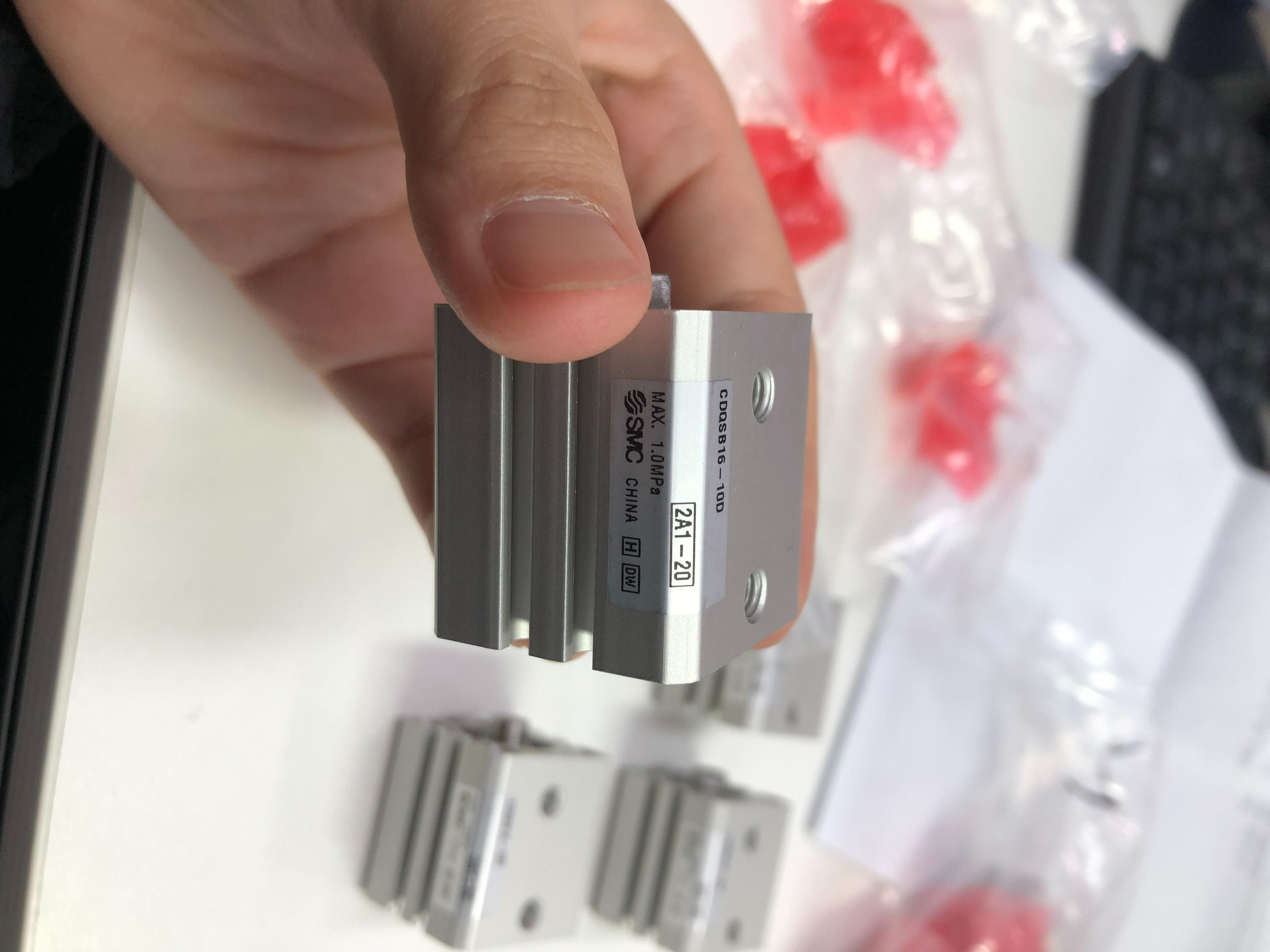

一、SMC单杆双作用小型气缸CQS系列标准介绍

二、CQS系列气缸特点特色

• 紧凑设计，空间利用率高：方形主体搭配优化的内部布局，大幅缩减安装占用空间，适配设备小型化设计需求；配套的紧凑脚座与气缸同宽，相比常规脚座宽度最多可减少43%（ø12型号），支持短节距安装，可贴近墙面安装，进一步优化空间利用效果。

• 安装灵活，适配性广泛：基础安装提供通孔与两端螺孔两种选择，同时支持脚座、杆侧法兰、头侧法兰、双耳环等多种安装形式，可根据不同工况灵活选型，满足多样化固定需求，无需额外定制安装配件。

• 磁性开关安装便捷，设计灵活：ø12、ø16缸径可在三个侧面安装磁性开关，ø20、ø25缸径可在四个侧面（含气孔侧）安装，且无论气缸是否配置磁性开关，其截面结构保持一致，无需调整设备设计即可灵活增减检测功能，适配不同自动化控制需求。

• 防旋转性能出色，运行稳定：采用六边形截面活塞杆，具备优异的防旋转能力，其中ø12、ø16缸径防旋转精度可达±1°，ø20、ø25缸径可达±0.7°，可有效确保执行机构运动稳定，避免偏移，提升整体作业精度。

• 无给油润滑，维护便捷：内部密封件采用特殊材质，无需额外添加润滑油即可长期稳定运行，既降低维护频率与成本，也避免润滑油污染工况；同时可根据需求选择给油润滑，推荐使用ISO VG32润滑油，适配更多复杂场景。

• 长寿命设计，耐久性突出：标准品具备可靠的耐久性，可适配长期高频次运行；同时提供高耐久性系列（CQS-XB24），且长行程版本配备耐磨带与加厚活塞，可应对长行程运行的轴承需求，进一步延长使用寿命，降低设备更换成本。

• 结构刚性强，负载性能优异：缸筒采用铝合金材质，端盖为压铸铝合金，活塞杆为碳钢镀铬，经过精密加工与特殊表面处理，不仅具备良好的防锈、耐磨性能，还能提升整体结构刚性，减少负载作用下的变形，确保运行过程稳定无晃动。

• 细分规格齐全，适配多元需求：涵盖标准型、溢流型、真空型等多种细分规格，其中真空型具备特定抽吸流量，洁净度等级可达到ISO等级3或4，可适配洁净、真空等特殊工况，扩大应用范围。

三、CQS系列气缸规格要点

• 动作方式：单杆双作用，通过压缩空气驱动活塞杆双向运动，可稳定实现推拉动作，适配自动化设备中的往复驱动需求，运行平稳无卡顿。

• 缸径选择：固定提供ø12mm、ø16mm、ø20mm、ø25mm四种规格，不同缸径对应不同推力输出，可根据负载需求灵活选型，覆盖小型设备的各类驱动场景。

• 行程范围：标准行程为5mm至50mm，长行程版本可延伸至300mm，其中ø12、ø16缸径标准行程可达30mm，ø20、ø25缸径标准行程可达50mm，行程以5mm为间隔递增，适配不同距离的驱动需求。

• 安装形式：基础安装包含通孔与两端螺孔两种方式，可选安装形式包括L型脚座、杆侧法兰（F型）、头侧法兰（G型）、双耳环（D型）等，其中紧凑脚座可实现短节距安装，适配空间受限的安装场景。

• 磁性开关适配：CDQS型号内置磁环，可与SMC D-M9B、D-M9N、D-A93等系列磁性开关配套使用，实现非接触式行程位置检测，磁性开关同捆出厂（未组装），可根据需求灵活安装，适配不同控制回路。

• 缓冲配置：标准型配备橡胶缓冲，可有效缓解运动末端冲击；长行程版本额外增设耐磨带与加厚活塞，进一步优化缓冲效果，减少部件磨损，延长气缸使用寿命。

• 材料与表面处理：缸筒为铝合金材质，端盖采用压铸铝合金，活塞杆为碳钢镀铬，表面经过精密处理，防锈、耐磨性能优异；润滑脂根据细分规格有所区别，溢流型采用氟润滑脂，真空型采用锂皂基系润滑脂。

• 洁净度规格：真空型、溢流型气缸具备特定洁净度等级，其中10-/21-系列洁净度等级为4级，11-/22-系列为3级，可适配禁铜、禁氟、禁硅及低发尘的洁净工况。

四、CQS系列气缸核心参数

• 工作介质：压缩空气，建议过滤精度控制在5μm以上，确保气缸内部部件不受杂质磨损，维持长期稳定运行。

• 工作压力：工作压力根据缸径有所区分，ø12、ø16缸径为0.07MPa，ø20、ø25缸径为0.05MPa，工作压力统一为1.0MPa，可根据工况灵活调整压力输出。

• 耐压能力：1.5MPa，具备较强的压力承受能力，可应对短期压力波动，避免缸体损坏，提升使用安全性。

• 环境与介质温度：无磁性开关时，适用温度范围为-10~70°C（需确保不冻结）；带磁性开关时，适用温度范围为-10~60°C（需确保不冻结），适配多数工业环境温度需求。

• 润滑方式：默认无给油润滑，可根据工况需求选择给油润滑，推荐使用ISO VG32润滑油，不同细分规格配套专用润滑脂，确保润滑效果。

• 防旋转精度：ø12、ø16缸径为±1°，ø20、ø25缸径为±0.7°，可有效防止活塞杆旋转，确保执行机构定位精准，提升作业稳定性。

• 接管口径：ø12、ø16、ø20、ø25缸径统一为M5×0.8，其中溢流型气缸额外配备M5×0.8溢流通口，适配常见气动管路系统，无需额外转接接头。

• 活塞杆螺纹：ø12缸径为M6×1，ø16缸径为M8×1.25，ø20缸径为M10×1.25，ø25缸径为M12×1.25，螺纹规格适配常规负载连接部件，方便快速安装。

• 推力参考（0.5MPa时）：ø12缸径约56.5N，ø16缸径约100.5N，ø20缸径约157N，ø25缸径约245N，不同压力下推力可灵活调整，适配不同负载需求。

• 活塞速度：30~400mm/s，运行速度平稳，可根据气动系统压力灵活调节，适配不同作业效率需求。

五、日本SMC无触点磁性开关D-M9系列标准介绍

六、D-M9系列无触点磁性开关特点特色

• 无触点设计，耐久性优异：采用无机械触点结构，依靠磁敏元件实现信号检测与输出，无触点磨损、无电弧产生，大幅延长使用寿命，可长期适配高频次检测场景，减少开关更换频率与维护成本。

• 适配性强，配套CQS系列：专门适配SMC小型气缸，尤其与CDQS系列内置磁环气缸配套使用时，无需调整安装尺寸，可直接安装在气缸侧面的安装槽内，ø12、ø16缸径气缸可在三个侧面安装，ø20、ø25缸径可在四个侧面安装，适配性高。

• 检测精准，响应迅速：内置高精度磁敏元件，可精准识别气缸活塞的位置，检测距离稳定，响应速度快，无信号延迟，能及时反馈活塞杆的行程状态，助力自动化系统实现精准控制。

• 体积小巧，安装便捷：整体设计紧凑，体积小巧，贴合小型气缸的紧凑布局，不占用额外安装空间；采用卡扣式或螺钉式安装，拆卸与调试方便，且同捆出厂（未组装），可根据实际检测需求灵活调整安装位置。

• 输出形式多样，适配不同控制回路：细分型号涵盖PNP、NPN等多种输出形式（D-M9B为PNP输出，D-M9N为NPN输出），可适配PLC、继电器等不同类型的控制元件，满足多样化自动化控制需求。

• 环境适应性强，运行稳定：外壳采用耐磨损、防腐蚀材质，具备良好的防尘、防潮性能，可适配工业现场的复杂环境；工作温度范围与CQS系列气缸匹配，确保在-10~60°C（不冻结）环境下稳定运行，不易受温度波动影响。

• 接线便捷，维护简单：采用标准化接线端子，接线方式简单易懂，无需专业复杂操作即可完成接线；无触点结构无需定期维护，仅需定期清理表面灰尘，即可确保长期稳定运行，降低维护工作量。

七、D-M9系列无触点磁性开关规格要点

• 产品类型：无触点磁性开关，非接触式位置检测，依靠气缸内置磁环触发信号输出，无机械接触损耗。

• 适配气缸：主要适配SMC小型气缸，重点配套CQS系列内置磁环型号（CDQS），同时可适配其他同规格内置磁环小型气缸，适配缸径涵盖ø12、ø16、ø20、ø25mm。

• 细分型号：主要包括D-M9B（PNP输出）、D-M9N（NPN输出）等，可根据控制回路的输出需求灵活选型，满足不同自动化控制配置。

• 安装方式：卡扣式+螺钉式双重固定，可直接安装在气缸侧面的安装槽内，适配CQS系列气缸的多侧面安装设计，安装位置可灵活调整，拆卸便捷。

• 触发方式：磁控触发，仅当气缸活塞（内置磁环）运动至开关检测范围时，触发信号输出，检测稳定，不易误触发。

• 外壳材质：采用工程塑料材质，具备良好的耐磨损、防腐蚀、防尘性能，适配工业现场复杂环境，保护内部元件不受损坏。

• 接线方式：标准化接线端子，支持快速接线，接线数量根据输出形式有所区分，操作简单，适配常规工业接线场景。

八、D-M9系列无触点磁性开关核心参数

• 工作电压：DC 12~24V，适配工业自动化常用直流电源，电压波动适应性强，可稳定应对小幅电压波动，避免信号异常。

• 输出形式：PNP（D-M9B）/NPN（D-M9N），输出电流100mA，可直接驱动PLC输入模块、小型继电器等控制元件，无需额外放大电路。

• 检测距离：针对CQS系列气缸，检测距离为1.5~2.5mm，检测范围稳定，可精准捕捉活塞位置，无信号丢失或误触发情况。

• 响应时间：≤1ms，响应速度快，可及时反馈气缸活塞的行程状态，确保自动化控制的精准度与及时性。

• 工作温度：-10~60°C（需确保不冻结），与带磁性开关的CQS系列气缸工作温度匹配，可同步稳定运行，适配多数工业环境。

• 防护等级：IP67，具备良好的防尘、防潮性能，可应对工业现场的灰尘、水汽等干扰，避免内部元件短路或损坏。

• 使用寿命：≥1000万次，无触点结构大幅延长使用寿命，远超常规机械触点开关，可长期适配高频次检测场景，降低更换成本。

• 绝缘电阻：≥100MΩ（DC 500V），绝缘性能优异，使用安全性高，可避免漏电、短路等安全隐患，保护控制回路。
